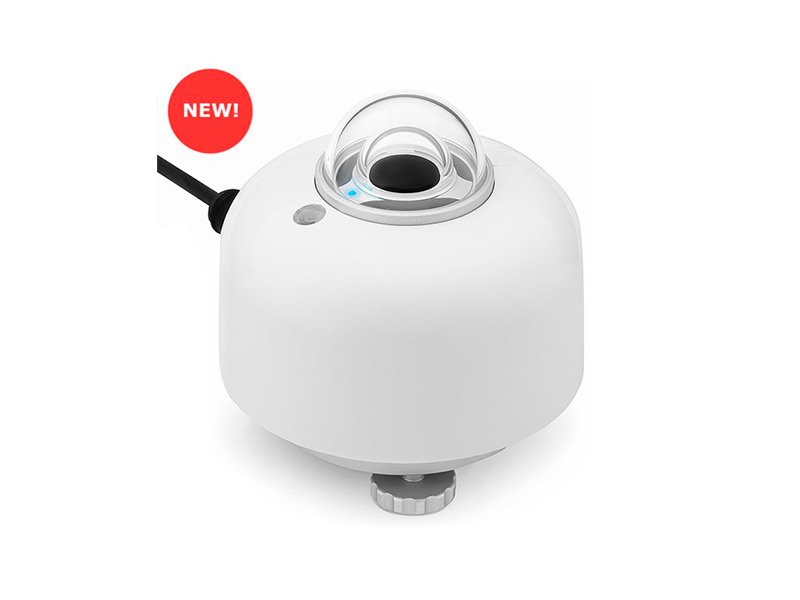

Piranômetro Classe A Hukseflux SR300

SR300-D1

O Piranômetro Classe A Hukseflux SR300 é um piranômetro classe A espectralmente plano com aquecimento interno e sensor de inclinação, projetado para monitoramento de desempenho de sistemas fotovoltaicos conforme a norma IEC 61724-1 Classe A. Atende aos requisitos industriais de imunidade a surtos, segurança de instalação e ambientes eletromagnéticos severos, com comunicação RS-485 isolada galvanicamente. Inclui proteções internas contra surtos, podendo ser atualizado para 4 kV com o dispositivo opcional SPD01. Fornecido com certificação de calibração rastreável, medições de ângulo de inclinação, funcionalidades avançadas de diagnóstico remoto e local. Ideal para aplicações que exigem alta confiabilidade e precisão de medição.

Aplicações típicas:

  • Monitoramento de desempenho de usinas solares fotovoltaicas

  • Observações meteorológicas científicas

  • Sistemas de rastreamento solar (single-axis tracker) com detecção de falha

  • Instalações industriais com requisitos rigorosos de confiabilidade elétrica

  • Projetos de monitoramento ambiental em locais sujeitos a condições severas

SR300-D1
SR300-D1
SR300-D1
SR300-D1
ESPECIFICAÇÕES TÉCNICAS SR300-D1
PARÂMETRO Radiação Solar Hemisférica, ângulo de inclinação do sensor (3 componentes x, y e z)
CLASSIFICAÇÃO ISO 9060:2018 Piranômetro espectralmente plano de classe A
CONFORMIDADE COM IEC 61724-1:2021 Atende aos requisitos do sistema de monitoramento fotovoltaico Classe A
CONFORMIDADE COM IEC 61724-1:2021 Para irradiação solar em todos os locais e condições climáticas - para rastreador de eixo único e medição de ângulo de inclinação do piranômetro
PROTETOR DE CÚPULA Incluso
LED DE STATUS Energia/Comunicação
DIAGNÓSTICO DE INSTRUMENTO vazamento, inclinação, rotação, aquecimento, umidade interna
AQUECIMENTO Incluso
CERTIFICADO DE CALIBRAÇÃO Incluso (conteúdo limitado de acordo com ISO/IEC 17025, seção 7.8.1.3)
TESTE INDIVIDUAL DE RESPOSTA DE TEMPERATURA DE INSTRUMENTO Relatório incluso
RESPOSTA DE TEMPERATURA < ± 0,4% (-30 a +50 °C)
TESTE DE RESPOSTA  DIRECIONAL DE INSTRUMENTO INDIVIDUAL Relatório incluído a 95 °
TESTE DE ACELERÔMETRO DE INSTRUMENTO INDIVIDUAL Relatório incluído
INCERTEZA DE MEDIÇÃO DE INCLINAÇÃO ± 1 ° (0 a 180 °) (-30 a +50 °C)
COMPRIMENTO PADRÃO DO CABO (NÃO INCLUSO) 3 metros
EMC E PROTEÇÃO CONTRA SURTOS
CATEGORIA DO EQUIPAMENTO Equipamento Industrial
PROTEÇÃO CONTRA SURTOS Nível 2, nível de teste 1 kV
COM SPD01 OPCIONAL Nível 4, nível de teste 4 kV
SEGURANÇA ELÉTRICA IN SITE
CONFORMIDADE DE SEGURANÇA Diretiva de Baixa Tensão da UE (2014/35/UE) / Código Elétrico Nacional dos EUA (NFPA70)
TERMINAL DE ATERRAMENTO Incluso no instrumento
OPERAÇÃO EM 3 MODOS DE POTÊNCIA **
NORMAL - AQUECIDO, VENTILADO < 3 W
MEDIUM - NÃO AQUECIDO, VENTILADO < 1 W
LOW - SEM AQUECIMENTO, SEM VENTILAÇÃO < 0,5 W
COMUNICAÇÃO DIGITAL
PROTOCOLO DE COMUNICAÇÃO Modbus RTU
TENSÃO DE ISOLAMENTO RS-485 1,5 kV
INTERFACE DE HARDWARE

RS-485 de 2 fios

* comprimento de cabo padrão de 3 m

** @ 24 VDC

OPCIONAL

Oferecemos acessórios para uso com o SR300-D1, incluindo opções de hardware e montagem.

  • Dispositivo de proteção contra surtos
  • Disco de isolamento do piranômetro

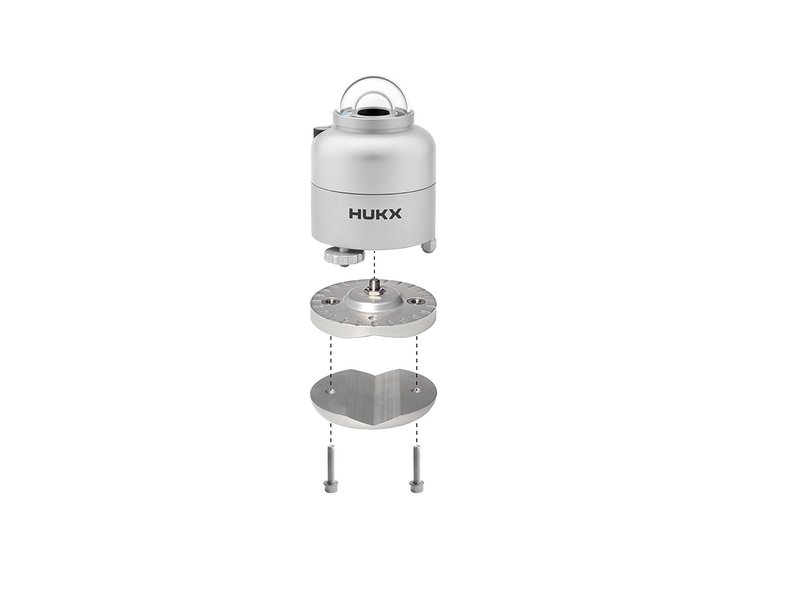

  • Suporte de nivelamento com mola: Suporte prático para fácil montagem, nivelamento e troca de instrumentos em superfícies planas
  • Suporte de nivelamento de tubo com um conjunto de parafusos
  • Certificado de calibração incluindo nome do cliente e informações de contato
  • Protetor de cúpula
  • Fixação de albedômetro
  • Fixações de montagem

CARACTERÍSTICAS

  • Classificação ISO 9060:2018 espectralmente plano Classe A

  • Conformidade com IEC 61724-1:2021 para monitoramento de desempenho de sistemas FV Classe A

  • Aquecimento interno para mitigação de orvalho e geada

  • Sensor de inclinação integrado, com precisão de ±1°

  • Comunicação RS-485 com isolamento galvânico de 1,5 kV

  • Diagnóstico remoto: alertas de vazamento, mudança de inclinação e falha de aquecimento

  • Diagnóstico local: LED de status para operação e comunicação

  • Proteção contra surtos integrada, atualizável para 4 kV

  • Calibração rastreável e testes individuais de resposta térmica e direcional

  • Três modos de operação para otimização do consumo de energia
