Placa de Fluxo de Calor HFP01

HFP01

O HFP01 mede o fluxo de calor em W/m² através do objeto onde está instalado. Equipado com um sensor termopilha, o HFP01 detecta a diferença de temperatura de maneira passiva, sem a necessidade de energia. Sua integração é simples, podendo ser conectado diretamente a sistemas de registro de dados amplamente utilizados.  Este sensor, também conhecido como sensor de fluxo de calor, é amplamente reconhecido como o mais popular do mundo para medição de fluxo no solo, paredes e construção. Construído com cerâmica e plástico, o HFP01 é robusto e estável, com cabeamento resistente e tampas protetoras em ambos os lados. Além disso, é encapsulado para evitar a infiltração de umidade, garantindo sua durabilidade em diversas condições ambientais.

Aplicação:

  • Meteorologia;

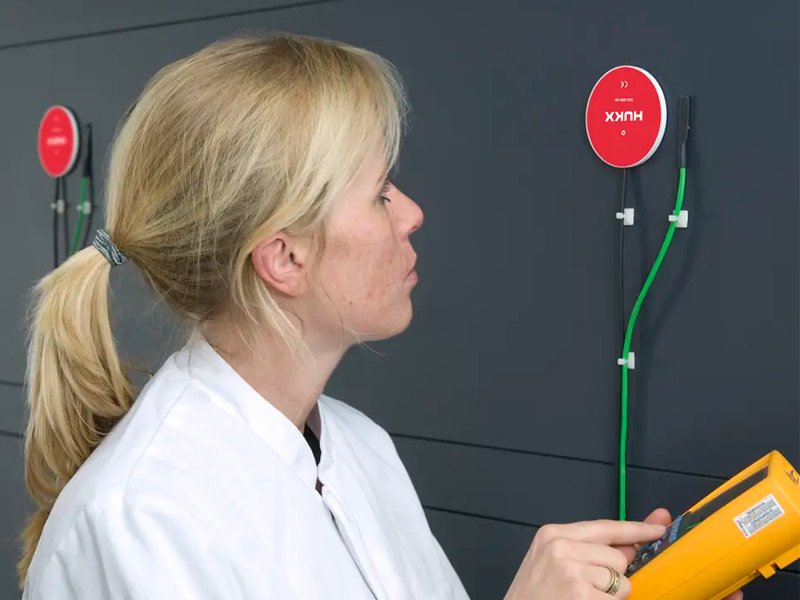

  • Física de edifício;
  • Controle de clima do edifício.
HFP01
HFP01
ESPECIFICAÇÕES TÉCNICAS
PARÂMETRO Fluxo de calor
FAIXA DE PARÂMETRO -2000 a + 2000 W/m²
SENSIBILIDADE NOMINAL 60 x 10⁻⁶ V/(W/m²)
FAIXA DE TEMPERATURA -30 A +70 °C
SENSOR DE RESISTÊNCIA TÉRMICA <6,25 10 -3 Km2 / W
ALCANCE -2.000-2.000 W/m⊃2
RASTREABILIDADE DE CALIBRAÇÃO PL, ISO 8302 / ASTM C177
PRECISÃO TÍPICA ESPERADA (12h totais) dentro +5% / -15% em solo mais comum, dentro de 5% / -5% em paredes

BENEFÍCIO

Robusto e estável: equipado com cabeamento resistente, tampas protetoras em ambos os lados e encapsulado para que a umidade não penetre no sensor, o HFP01 provou ser muito robusto e estável. Ele sobrevive à instalação de longo prazo em solos, bem como à instalação repetida quando um sistema de medição como o TRSYS01 é usado em vários locais.

OPÇÕES

  • Metros adicionais do comprimento de cabo (adicionar aos 5m);
  • Amplificador AC100;
  • Data Logger Portatil LI19.
FHF05
FHF05
detalhes

Sensor de Fluxo de Calor flexível com dissipadores térmicos e diferentes dimensões FHF05 Series

SENSOR DE TEMPERATURA FLEXÍVEL TERMOPAR TIPO T IP67 10X10MM 15X30MM 50X50MM 15X85MM 85X85MM

O FHF05 Series é uma linha de sensores de fluxo de calor. Os modelos estão disponíveis em cinco dimensões e sensibilidades diferentes. Todos os FHF05 são flexíveis, possuem sensor de temperatura integrado e possuem dissipadores térmicos para reduzir a dependência da condutividade térmica. A faixa de temperatura nominal é de –70 a +120 °C. O sensor FHF05 mede o fluxo de calor por condução, radiação e convecção.

Ideal para medição de fluxo de calor para validar simulações térmicas, monitoramento e controle industrial, transferência de calor e pesquisa científica.

fhf06
FHF06
detalhes

Sensor de Fluxo de Calor Flexível de Alta Temperatura para uso até 250 ˚C FHF06

ATÉ 250 °C FLEXIVEL IP67 À PROVA D’ÁGUA

FHF06 é um sensor de fluxo de calor de flexível, tipo folha, que pode ser usado para temperaturas de até 250 °C. Isso é possível graças ao seu design sem usar nenhuma cola. Outros membros da FHF series, o modelo FHF05, pode ser utilizado até máximo de 120 °C, o que torna o FHF06 exclusivo. Ideal para locais que precisam de um sensor de fluxo de calor fino, flexível e sensível que possa suportar altas temperaturas.
