Sensor de Radar para Medição de Nível de Água sem contato Level TROLL NC

Level TROLL NC

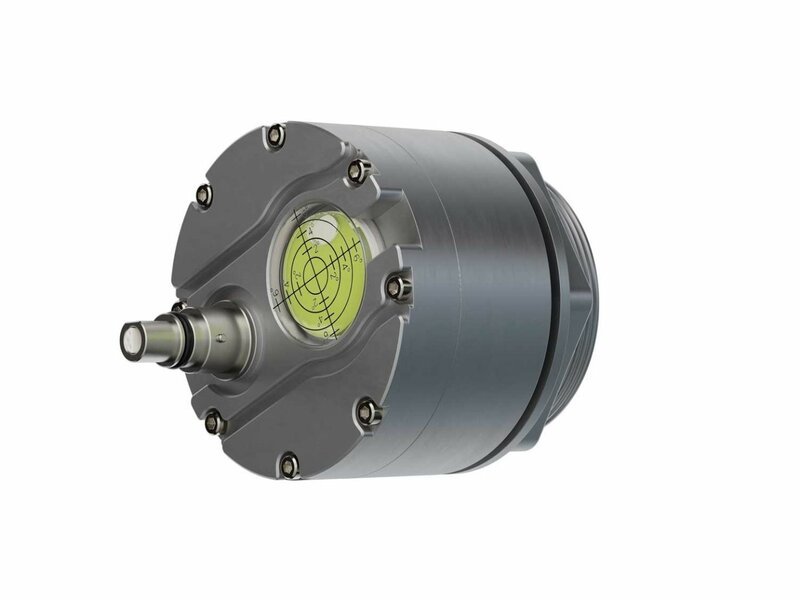

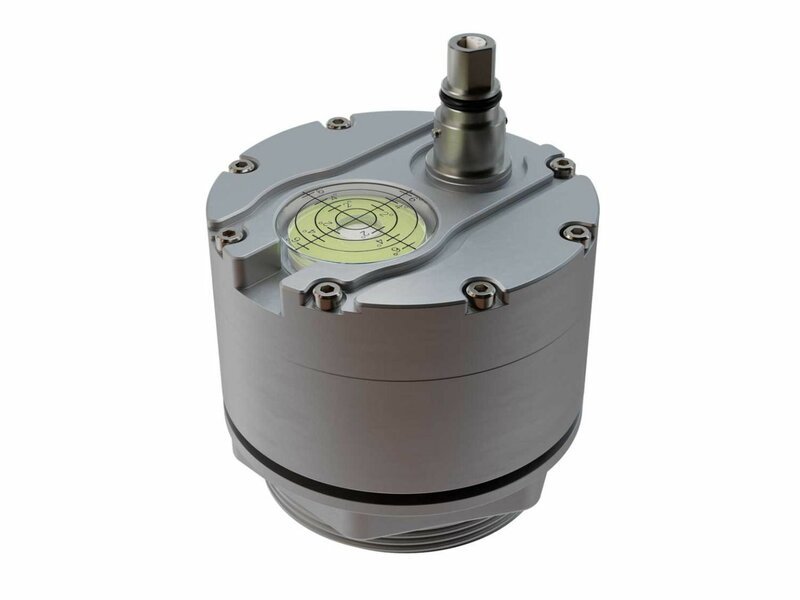

O Level TROLL NC é um sensor de radar FMCW de 80 GHz de alto desempenho, projetado para medição de nível de água sem contato. Integrado perfeitamente ao nosso ecossistema compartilhado, ele conta com um conector de encaixe rápido (twist-lock) e é compatível com o aplicativo móvel VuSitu, facilitando a configuração e a coleta de dados.

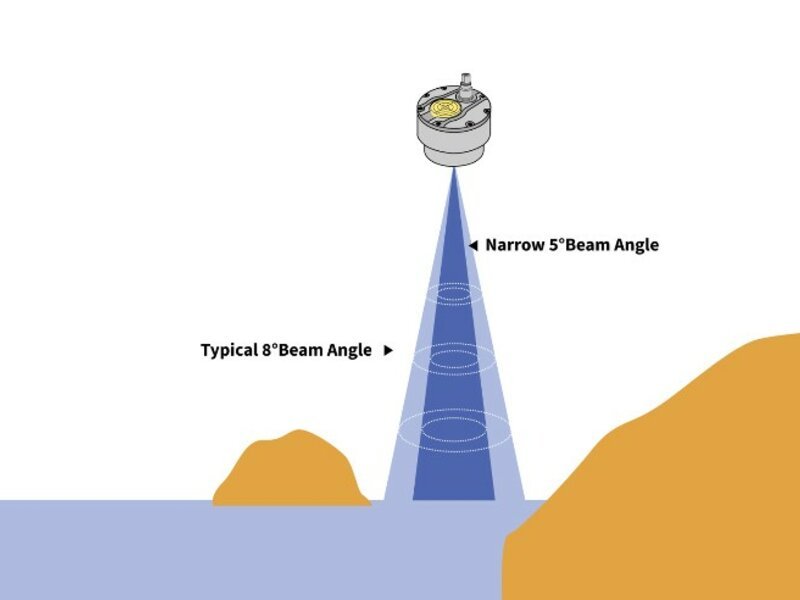

Disponível em três faixas de medição — 15 m, 30 m e 50 m —, oferece desempenho confiável em aplicações de águas superficiais, dragagem e monitoramento costeiro. Seu feixe estreito de 5 graus minimiza interferências, permitindo flexibilidade na escolha do local mesmo em ambientes desafiadores. Projetado para resistir a condições climáticas adversas, o Level TROLL NC é uma solução ideal para monitoramento de longo prazo e baixa manutenção.

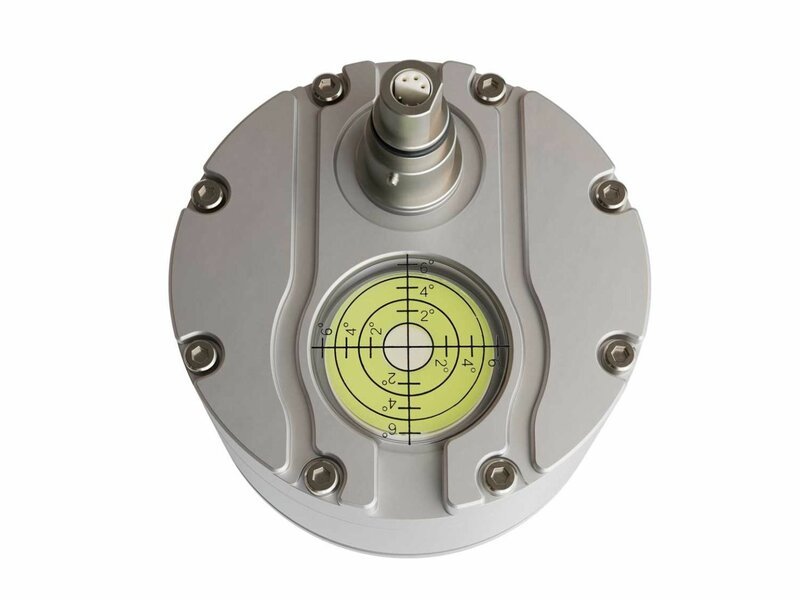

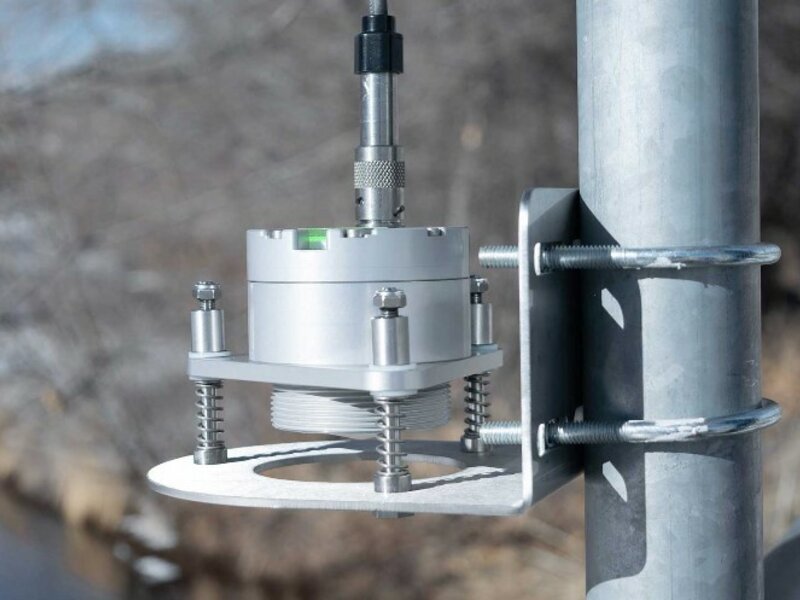

Projetado para durabilidade e facilidade de uso, o Level TROLL NC pode ser instalado rapidamente com o acessório de montagem robusto que inclui um nível de bolha integrado, garantindo instalação precisa. É compatível com os sistemas VuLink e TROLL Com Plus para acesso remoto simplificado aos dados.

Nota: o Level TROLL NC requer alimentação adequada para coleta de dados. Pode ser alimentado por um TROLL Com Plus ou emparelhado com o sistema de telemetria VuLink (somente com baterias de lítio), com no máximo um instrumento conectado.

Especificações
Arquivos

DIÂMETRO	80 mm (31.5 in)
ALTURA	74 mm (2.9 in); 102 mm (4 in) com conector
PESO	616 g (1.3 lbs)
RANGE DO SENSOR	15 m, 30 m, and 50 m
ZONA MORTA	0.2 m
PRECISÃO	±2 mm
RESOLUÇÃO	0.5 mm
LEITURA	1 Hz
UNIDADE DE MEDIDA	Nivel: mm, cm, m, ft, in
METODOLOGIA	W-band 77-81 GHz FMCW Radar
PARAMETROS DERIVADOS	Nível de água, elevação da superfície
MECÂNICA
TENSÃO DE ENERGIA EXTERNA	9 - 27 VDC (12V 450 mA )
CORRENTE DE ALIMENTAÇÃO EXTERNA	Ligado: 60 mA por 0,5 s a 16 VCC Leitura média: 29 mA a 16 VCC Em espera (SDI-12): 6,2 mA a 16 VCC
TEMPERATURA DE OPERAÇÃO	-40° C a 85° C
TEMPERATURA DE CALIBRAÇÃO	-40° C a 85° C
TEMPERATURA DE ARMAZENAMENTO	-40° C a 85° C
CLASSIFICACAO AMBIENTAL	IP68 com cabo Twist-Lock conectado. IP67 sem cabo
COMUNICAÇÃO DO INSTRUMENTO
OPÇÕES DE SAIDA DE COMUNICAÇÃO	Modbus/RS485, SDI-12
CABO	Rugged Cable
INTERFACE SOFTWARE	Android/iOS: VuSitu Mobile App Data Services: HydroVu
CERTIFICADOS	CE, FCC, UKCA, WEEE
GARANTIA	2 ANOS

NOTAS:

Quando usado com um dispositivo de comunicação, o Level TROLL NC deve ser alimentado por um TROLL Com Plus.
Quando emparelhado com o Level TROLL NC, o VuLink deve ser alimentado exclusivamente com baterias de lítio, com no máximo um instrumento conectado. O VuLink não coletará dados do Level TROLL NC se não houver energia suficiente.
