Sonda de oxigênio dissolvido, condutividade e temperatura RDO Trio

RDO Trio

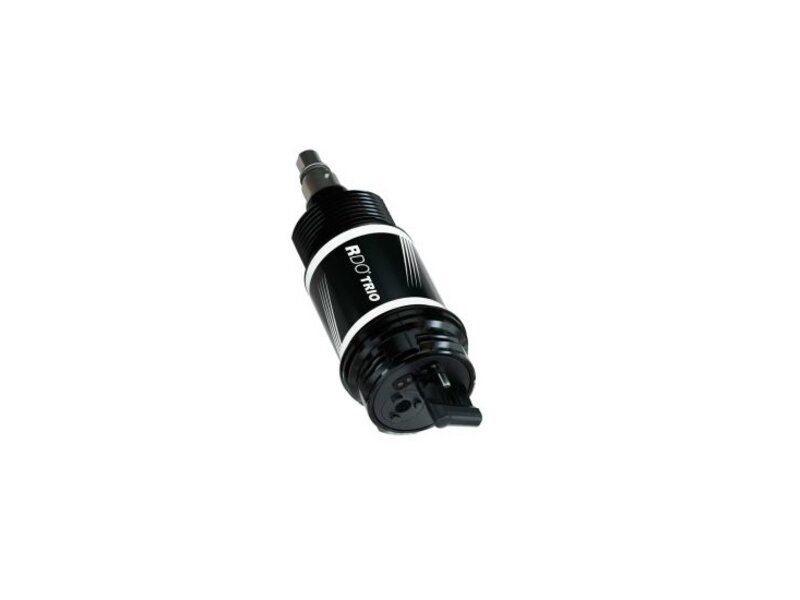

O RDO® Trio combina a tecnologia patenteada de Oxigênio Dissolvido Rugged (RDO) da In-Situ com sensores integrados de condutividade e temperatura, proporcionando monitoramento confiável e em tempo real da qualidade da água. A compensação integrada de salinidade garante medições precisas em todos os ambientes, especialmente em aplicações costeiras e marinhas.

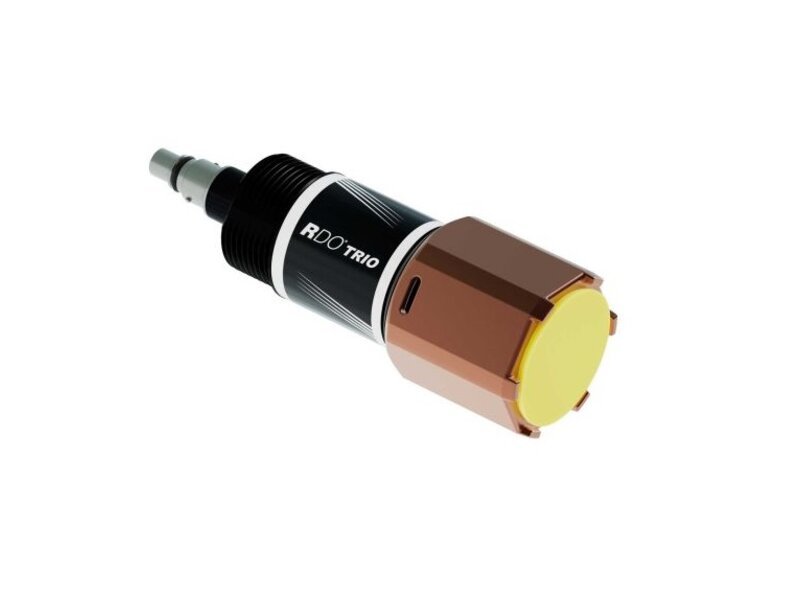

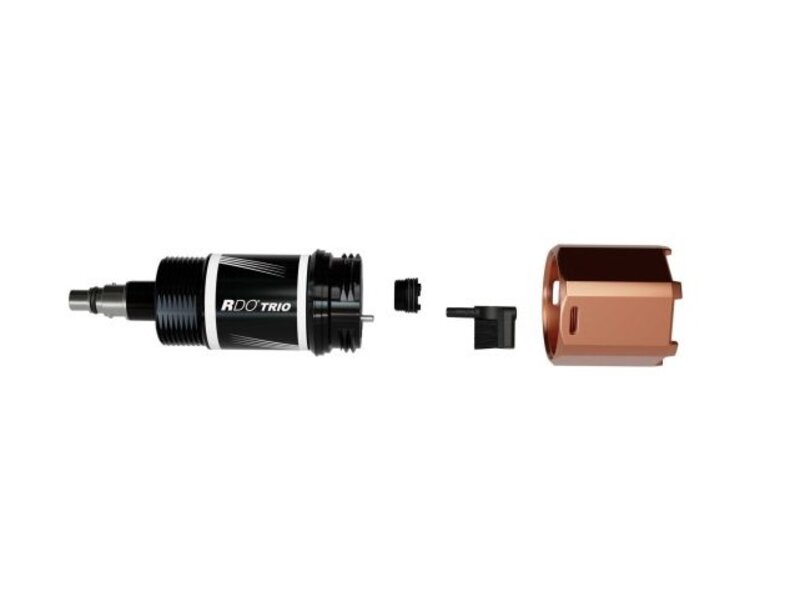

Uma proteção antifouling em cobre e um limpador integrado opcional ampliam o tempo de implantação em ambientes com alto biofouling. Diferentemente dos métodos eletroquímicos tradicionais, o RDO Trio não requer membranas, eletrólito ou fluxo de água, e conta com uma Tampa Inteligente do Sensor RDO substituível pelo usuário, facilitando a manutenção.

Com saída digital Modbus/RS485, o RDO Trio integra-se facilmente a PLCs e conecta-se diretamente ao aplicativo móvel VuSitu e aos serviços de dados HydroVu, simplificando a configuração, o registro e o acesso aos dados.

RDO Trio
RDO Trio
RDO Trio

GERAL

OXIGÊNIO DISSOLVIDO

 TEMPERATURA CONDUTIVIDADE

PRECISÃO

±0,1 mg/L de 0 a 20 mg/L

±5% de 20 a 60 mg/L

±1% da leitura ou ±1% da saturação do ar WIG de 0 a 200%

±5% da leitura de 200 a 600%

 ±0,1 °C

±0,5% de 1 a 100.000 µS/cm

±1% de 100.000 a 200.000 µS/cm

±2% de 200.000 a 350.000 µS/cm

RANGE

0 a 60 mg/L

0 a 600% de saturação

 -5 a 50 °C 0 a 350.000 µS/cm

RESOLUÇÃO/PRECISAO

0,01 mg/L

0,1% de saturação do ar

 ±0,1 °C 0,1 µS/cm

TEMPO DE RESPOSTA, T63

< 15 s

 < 2 s < 1 s

TEMPO DE RESPOSTA, T90

< 45 s

 < 15 s < 3 s

TEMPO DE RESPOSTA, T95

< 60 s

 < 30 s < 5 s

UNIDADE DE MEDIDA

mg/L, %

 Celsius ou Fahrenheit µS/cm

PARAMETROS DERIVADOS

Salinidade, Sólidos Totais Dissolvidos, Condutividade Específica

MATERIAIS MOLHADOS

Mistura de Policarbonato/Acrilonitrila Butadieno Estireno (PC/ABS), Policarbonato/Acrílico, Titânio, Grafite, Fluoroelastômero FKM

TEMPERATURA DE OPERAÇÃO

-5 a 50 °C (23 a 122 °F)

TEMPERATURA DE ARMAZENAMENTO

 -40 a 65 °C (-40 a 149 °F)

DIMENSÃO

169 mm (6,70 in) de altura

57,2 mm (2,3 in) de diâmetro externo da proteção
PESO

382 g (13,5 oz) versão com limpador

357 g (12,6 oz) versão sem limpador
 PESO NA ÁGUA (ÁGUA DOCE, REDUZIDO EM ~3% PARA PAGUA SALGADA)   197 g (7,0 oz) versão com limpador
PRESSÃO MÁXIMA 150 PSI
ALIMENTAÇÃO

Entrada: 8 a 36 VDC (1,2 W)

Leitura: 7 mA @16 VDC

Limpador: 20 mA @16 VDC

Em repouso: 4 mA @16 VDC
OPÇÕES DE SAÍDA

Modbus RS-485
CLASSIFICAÇÃO AMBIENTAL

Todas as unidades: IP68 com RDO-S Cap instalado e cabo conectado; IP67 sem RDO-Cap instalado ou com cabo desconectado

Unidades com limpador: IP68 com escova do limpador instalada; IP67 sem escova do limpador instalada
SUPORTE SOFTWARE VuSitu e HydroVu
GARANTIA 2 anos a partir da data de envio

Notas:

  1. In-Situ, Inc., EPA aprova o método óptico RDO, Nota Técnica da In-Situ, 1–4, https://media.in-situ.com/FDUAXN8W/as/q655hshq8r4b9jgmwxxjwjqs/EPA_Approves_RDO_Method_TechNote, s.d.

  2. A especificação publicada de precisão de oxigênio dissolvido pode exigir calibração pelo usuário para ser atingida.

  3. A especificação publicada de precisão de condutividade pode exigir calibração pelo usuário para ser atingida. A precisão acima de 350.000 µS/cm não é especificada, porém a unidade continuará fornecendo leituras.


APLICAÇÕES

  • Aquicultura em viveiros
  • Aquários e raceways
  • Sistemas de aquicultura com recirculação (RAS)
  • Aquicultura em oceano aberto e offshore
  • Monitoramento de águas superficiais
  • Monitoramento costeiro e marinho
  • Monitoramento de hipóxia e florações de algas nocivas

BENEFÍCIOS

Solução de limpeza integrada: O RDO Trio foi desenvolvido para desempenho confiável em ambientes com alto fouling. O design de face plana, o limpador integrado e a proteção antifouling reduzem o acúmulo de incrustações e simplificam a limpeza.

Recuperação automática de fouling: Quando combinado com o limpador opcional, o sensor oferece limpeza automática e inteligente com base em limites de oxigênio dissolvido (DO) definidos pelo usuário. O RDO Trio elimina automaticamente eventos falsos de DO baixo causados por fouling.

API Modbus aberta: Todos os instrumentos RDO Trio contam com uma interface Modbus aberta para integração direta com sistemas SCADA, controladores e dispositivos de telemetria. O RDO Trio inclui um guia público e completo da API Modbus, garantindo configuração rápida e confiável.

Compensação integrada de salinidade: A compensação de salinidade é integrada diretamente ao módulo para manter leituras de oxigênio dissolvido (DO) altamente precisas em ambientes com níveis de salinidade variáveis.
