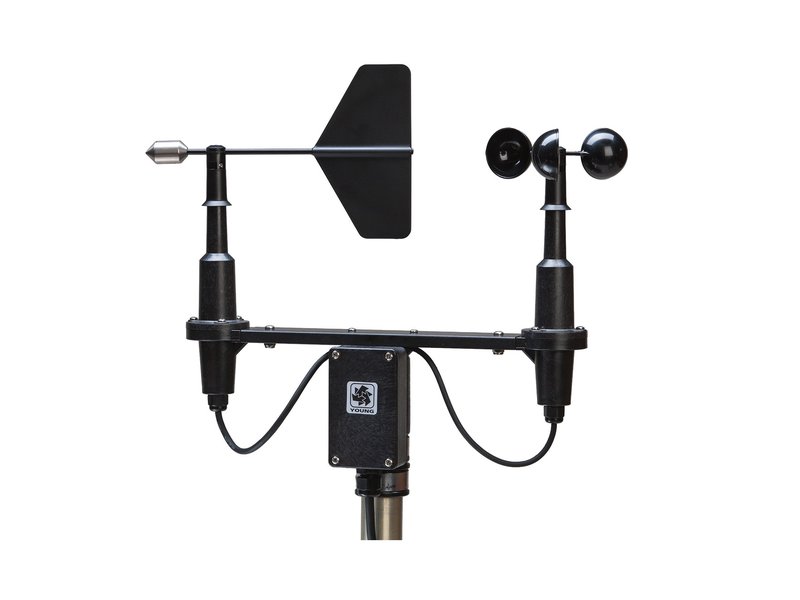

Anemômetro de Medição de Vento Wind Sentry Anemometer & Vane

Wind Sentry

O Anemômetro de Medição de Vento Wind Sentry Anemometer & Vane mede a velocidade e a direção horizontal do vento. A velocidade é medida por três copos hemisféricos, que geram um sinal senoidal AC durante a rotação, enquanto a direção é determinada por uma aleta conectada a um potenciômetro de precisão.

O sensor possui construção com plástico estabilizado contra radiação UV, além de componentes em aço inoxidável e alumínio anodizado, com rolamentos de precisão no anemômetro e na aleta. A instalação é feita em tubo padrão IPS de 1 polegada, com conexões em caixa de junção na base do sensor.

Também está disponível nas versões 03002V (0–1 VDC) e 03002L (4–20 mA), escaladas para 0–50 m/s e 0–360°, sendo o modelo 03002L indicado para instalações com cabos longos ou ambientes com ruído elétrico. Modelos para medição apenas de velocidade do vento (03102, 03102V e 03102L) também estão disponíveis.

Aplicações Típicas:

  • Estações meteorológicas automáticas

  • Monitoramento ambiental

  • Pesquisa meteorológica e atmosférica

  • Monitoramento de vento em instalações industriais

  • Projetos de engenharia e estudos climáticos

  • Sistemas de aquisição de dados meteorológicos

  • Instalações com longas distâncias de cabeamento ou ambientes com ruído elétrico

wind-sentry-sensor-vento
 ESPECIFICAÇÕES TÉCNICAS
RANGE
Velocidade do vento: 0–50 m/s (112 mph)
Azimute: 360° mecânico, 352° elétrico (abertura de 8°)
PRECISÃO Velocidade do vento: ±0,5 m/s (1,1 mph)
Direção do vento: ±5°
VELOCIDADE DE PARTIDA (THRESHOLD)* Anemômetro: 1,1 m/s (2,5 mph)
Aleta: 1,3 m/s (2,9 mph) a 10°
RESPOSTA DINÂMICA* Constante de distância do rotor de copos (recuperação de 63%): 2,3 m (7,5 ft)
Distância de atraso da aleta (recuperação de 50%): 0,5 m (1,6 ft)
Razão de amortecimento: 0,2
SAÍDA DE SINAL
Velocidade do vento: tensão AC induzida magneticamente, 1 pulso por revolução. 1800 rpm (30 Hz) = 22,8 m/s (51,0 mph)
Direção do vento: tensão DC proveniente de potenciômetro de plástico condutivo – resistência 10 kΩ, linearidade 1%, vida útil de 50 milhões de rotações
REQUISITO DE ALIMENTAÇÃO Excitação do potenciômetro: máximo de 15 VDC
TEMPERATURA DE OPERAÇÃO -50 a 50 °C
DIMENSÕES Altura total: 32 cm (12,6 in)
Comprimento do braço transversal: 28 cm (11,0 in) entre os centros dos instrumentos
Comprimento da aleta: 22 cm (8,7 in)
Diâmetro do rotor de copos: 12 cm (4,7 in)
Montagem do braço transversal: diâmetro de 34 mm (1,34 in) (tubo padrão de 1 polegada)
PESO (03002) 0,6 kg (1,3 lb)
PESO PARA TRANSPORTE (03002) 1,2 kg (2,6 lb)
MODELO 03002V Saídas de sinal: 0–1,00 VDC escala completa
Alimentação: 8–24 VDC (5 mA @ 12 VDC)
MODELO 03002L Saídas de sinal: 4–20 mA escala completa
Alimentação: 8–30 VDC (40 mA máx.)

* Valores nominais determinados de acordo com procedimentos padrão ASTM.

CARACTERÍSTICAS

  • Medição de velocidade do vento por copos hemisféricos

  • Geração de sinal senoidal AC pela rotação do anemômetro

  • Direção do vento medida por aleta com potenciômetro de precisão

  • Construção com plástico estabilizado contra UV

  • Componentes em aço inoxidável e alumínio anodizado

  • Rolamentos de esferas de aço inoxidável de grau de precisão

  • Caixa de junção na base do sensor para conexões elétricas

  • Montagem em tubo padrão IPS de 1 polegada

  • Versões com saída 0–1 VDC ou 4–20 mA

BENEFÍCIOS

  • Medição simultânea de velocidade e direção do vento

  • Construção robusta para uso em ambientes externos

  • Materiais resistentes à corrosão e radiação UV

  • Rolamentos de precisão para operação confiável

  • Instalação simples em tubo padrão de 1 polegada

  • Conexões elétricas sem conectores especiais

  • Disponível em diferentes tipos de saída de sinal

  • Versão 4–20 mA indicada para longas distâncias de cabo e ambientes com ruído elétrico
