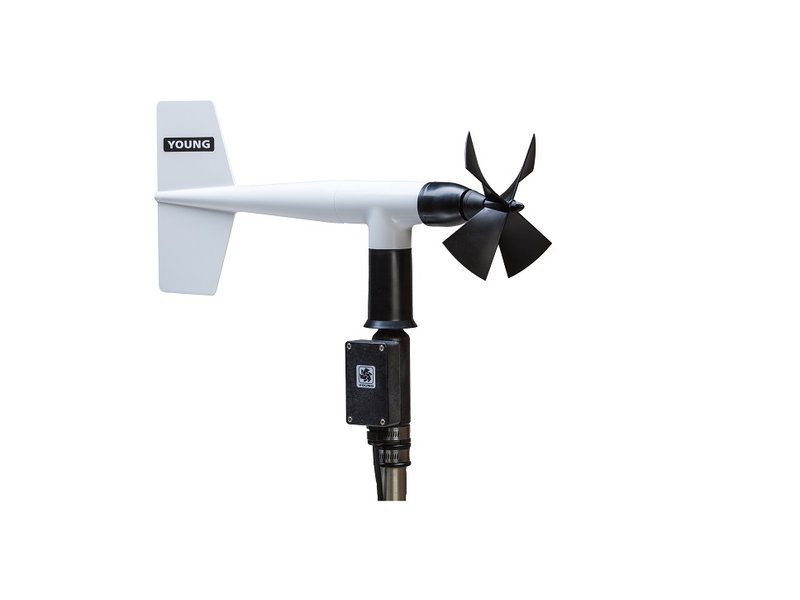

Sensor de Vento de Alto Desempenho Wind Monitor

Wind Monitor

O Sensor de Vento de Alto Desempenho Wind Monitor mede a velocidade e a direção horizontal do vento. Desenvolvido originalmente para boias oceânicas de coleta de dados, possui construção robusta, resistente à corrosão, alta precisão e baixo peso.

A velocidade do vento é medida por uma hélice helicoidal de quatro pás, que gera sinal senoidal AC durante a rotação. A direção é determinada por uma aleta conectada a um potenciômetro de precisão.

O sensor utiliza plástico estabilizado contra radiação UV, com componentes em aço inoxidável e alumínio anodizado, além de rolamentos de precisão com vedação em Teflon para ajudar a evitar contaminação. A instalação é feita em tubo padrão IPS de 1 polegada, com caixa de junção na base para conexões elétricas.

Também está disponível nas versões 05103V (0–5 VDC) e 05103L (4–20 mA), escaladas para 0–100 m/s e 0–360°. O modelo 05103L é indicado para ambientes com ruído elétrico ou instalações com cabos longos.

Aplicações Típicas:

  • Monitoramento meteorológico
  • Boias oceanográficas de coleta de dados
  • Monitoramento ambiental e climático
  • Sistemas de pesquisa atmosférica
  • Monitoramento de vento em áreas costeiras e marítimas

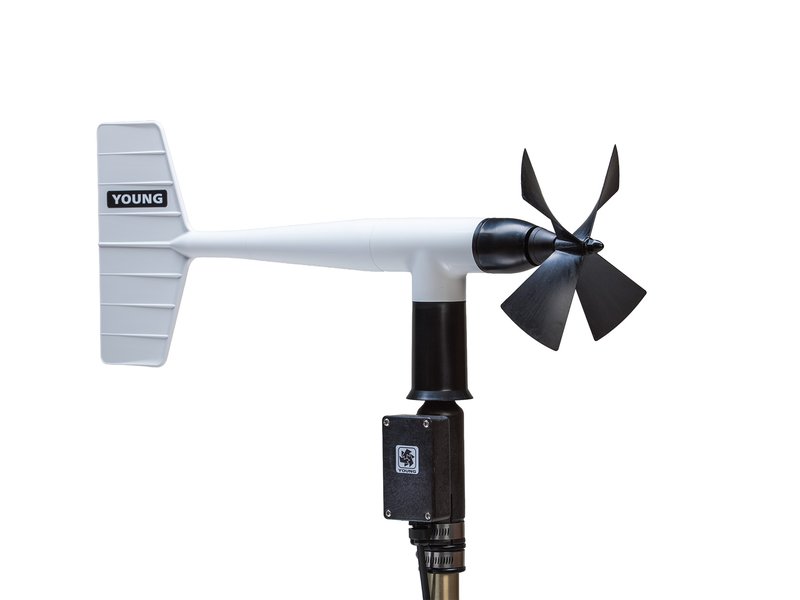

sensor-anemometro-wind-monitor
sensor-vento-wind
ESPECIFICAÇÕES TÉCNICAS
RANGE Velocidade do vento: 0–100 m/s (224 mph)
Azimute: 360° mecânico, 355° elétrico (abertura de 5°)
PRECISÃO Velocidade do vento: ± 0,3 m/s (0,6 mph) ou 1% da leitura
Direção do vento: ± 3°
VELOCIDADE DE PARTIDA (THRESHOLD)* Hélice: 1,0 m/s (2,2 mph)
Aleta: 1,1 m/s (2,4 mph)
RESPOSTA DINÂMICA* Constante de distância da hélice (recuperação de 63%): 2,7 m (8,9 ft)
Distância de atraso da aleta (recuperação de 50%): 1,3 m (4,3 ft)
Razão de amortecimento: 0,3
Comprimento de onda natural amortecido: 7,4 m (24,3 ft)
Comprimento de onda natural não amortecido: 7,2 m (23,6 ft)
SAÍDA DE SINAL Velocidade do vento: tensão AC induzida magneticamente, 3 pulsos por revolução. 1800 rpm (90 Hz) = 8,8 m/s (19,7 mph)
Direção do vento: tensão DC proveniente de potenciômetro de plástico condutivo – resistência 10 kΩ, linearidade 0,25%, vida útil de 50 milhões de rotações
REQUISITO DE ALIMENTAÇÃO Excitação do potenciômetro: máximo de 15 VDC
TEMPERATURA DE OPERAÇÃO -50 a 50 °C
DIMENSÕES
Altura total: 37 cm (14,6 in)
Comprimento total: 55 cm (21,7 in)
Hélice: diâmetro de 18 cm (7 in)
Montagem: diâmetro de 34 mm (1,34 in) (tubo padrão de 1 polegada)
PESO
1,0 kg (2,2 lbs)
PESO PARA TRANSPORTE 2,3 kg (5 lbs)
MODELO 05103V
Saídas de sinal: 0–5,00 VDC escala completa
Alimentação: 8–24 VDC (5 mA @ 12 VDC)
MODELO 05103L
Saídas de sinal: 4–20 mA escala completa
Alimentação: 8–30 VDC (40 mA máx.)

* Valores nominais determinados de acordo com procedimentos padrão ASTM.

BENEFÍCIOS

  • Medição simultânea de velocidade e direção do vento

  • Construção robusta e resistente à corrosão, adequada para ambientes externos severos

  • Baixo peso e alta precisão

  • Componentes projetados para reduzir contaminação e desgaste

  • Instalação simples em tubo padrão de 1 polegada

  • Manutenção facilitada com anel de orientação que preserva o alinhamento

  • Disponível em diferentes tipos de saída de sinal, compatível com diversos sistemas de aquisição de dados

  • Versão 4–20 mA adequada para longas distâncias de cabo e ambientes com ruído elétrico
