Sensor de Fluxo de Calor Water-Cooled SBG04

SBG04

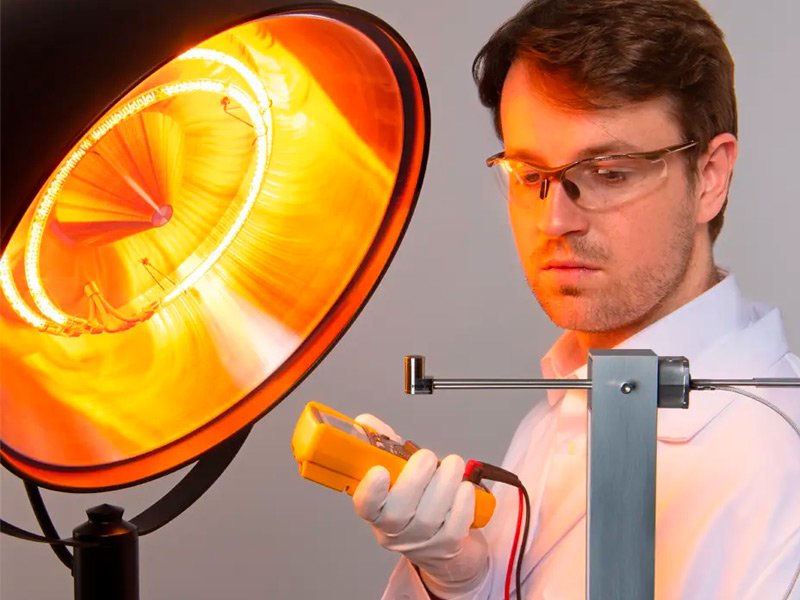

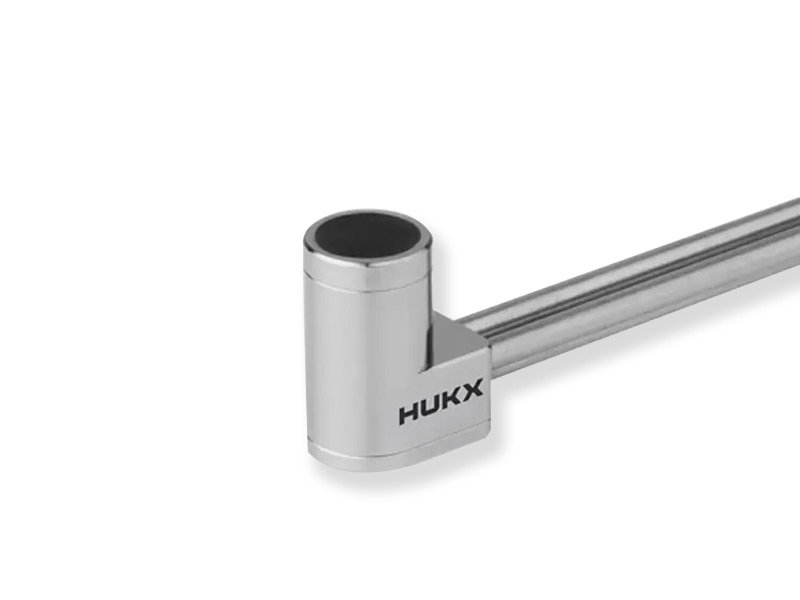

O SBG04 é um sensor refrigerado a água que mede o fluxo de calor. O SBG04 é utilizado principalmente como padrão de referência de calibração para testes com calibradores de cone. Todas as especificações e dimensões são padronizadas para uso em calibradores de cone de acordo com as normas ISO 5660 e ASTM E1354 para testes de reação ao fogo. O design inclui dois tubos de refrigeração a água fixados em um ângulo de 90° com o corpo do sensor, que possui um diâmetro de 0,5 polegadas. O sensor também pode ser utilizado em testes de inflamabilidade, resistência ao fogo e câmaras de fumaça. O SBG04 utiliza um design de sensor inovador, que combina os benefícios da tecnologia de folha (foil technology) das tradicionais medições de Gardon com a tecnologia termopar das tradicionais medições de Schmidt-Boelter.

Aplicações Típicas

Testes de Inflamabilidade e Resistência ao Fogo
Câmaras de fumaça
Monitoramento e Controle industrial
Medição de transferência de calor
Pesquisa científica e medição de calor

ESPECIFICAÇÕES TÉCNICAS
PARÂMETRO	Fluxo de Calor
FAIXA DE MEDIÇÃO	100 x 10³ W/m²
UNIDADE MENSURADA (SI)	Irradiância em W / m²
TECNOLOGIA DE SENSORES	Gardon Schmidt-Boelter
UNIFORMIDADE	Todas as especificações e dimensões são padronizadas para uso em calibradores de cone de acordo com as normas ISO 5660 e ASTM E1354.
FAIXA DE MEDIÇÃO NOMINAL	100 x 10³ W/m²
LIMITE DA FAIXA DE MEDIÇÃO	150 x 10³ W/m²
TEMPO DE RESPOSTA (63%)	< 250 x 10⁻³ s
SINAL DE SAÍDA	DC voltagem
RANGE SINAL DE SAÍDA	> 12 x 10⁻³ V na faixa de medição nominal
FAIXA ESPECTRAL	0 a 50 x 10⁻⁶ m
ÂNGULO DE CAMPO DE VISÃO COMPLETO	180 °
EMISSIVIDADE DO REVESTIMENTO PRETO	> 0.95
RASTREABILIDADE DA CALIBRAÇAO	ITS-90
FAIXA NOMINAL DE TEMPERATURA DA ÁGUA DE RESFRIAMENTO	10 a 30 °C
VAZÃO NOMINAL DA ÁGUA DE RESFRIAMENTO	> 10 l/h (0,003 l/s), preferencialmente 30 l/h (0,01 l/s)
CERTIFICAÇÃO DO SISTEMA DE GERENCIAMENTO DE LABORATÓRIO DE CALIBRAÇÃO	ISO 9001
ACREDITAÇÃO	Não acreditado
MÉTODO DE CALIBRAÇÃO	Método de calibração secundária SBGC de acordo com ISO 14934-3
COMPRIMENTO PADRÃO DO CABO	2 metros
VERSÃO PADRÃO DO CÓDIGO DE PEDIDO	SBG04-100-02

O SBG04 utiliza um design de sensor inovador, que combina os benefícios da tecnologia de folha (foil technology) das tradicionais medições de Gardon com a tecnologia termopar das tradicionais medições de Schmidt-Boelter.

BENEFÍCIOS

Todas as especificações e dimensões padronizadas de acordo com a norma ISO 5660 e ASTM E1354
Diâmetro reduzido de 12,7 mm (0,5 polegadas)
Altura de instalação reduzida
Tubos em um ângulo de 90° em relação ao eixo do corpo
Revestimento de absorção resistente a riscos

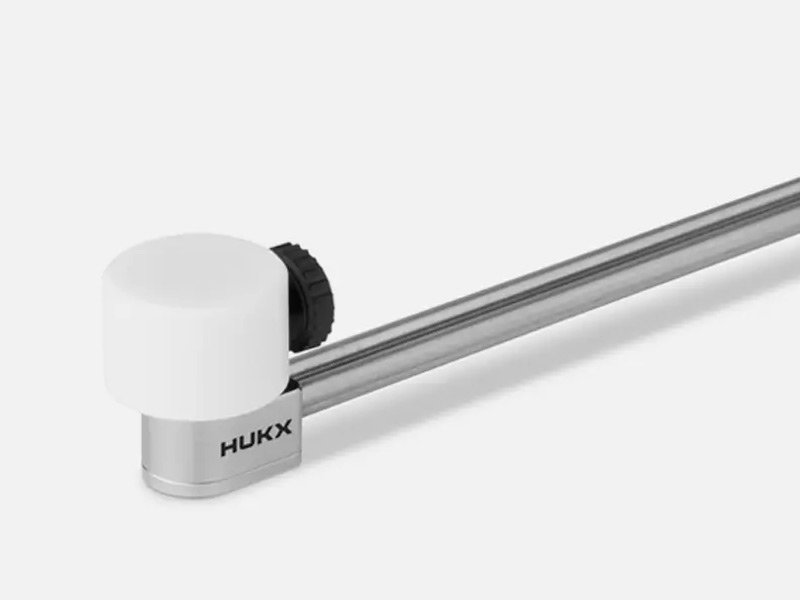

Armazenamento seguro com tampa protetora
